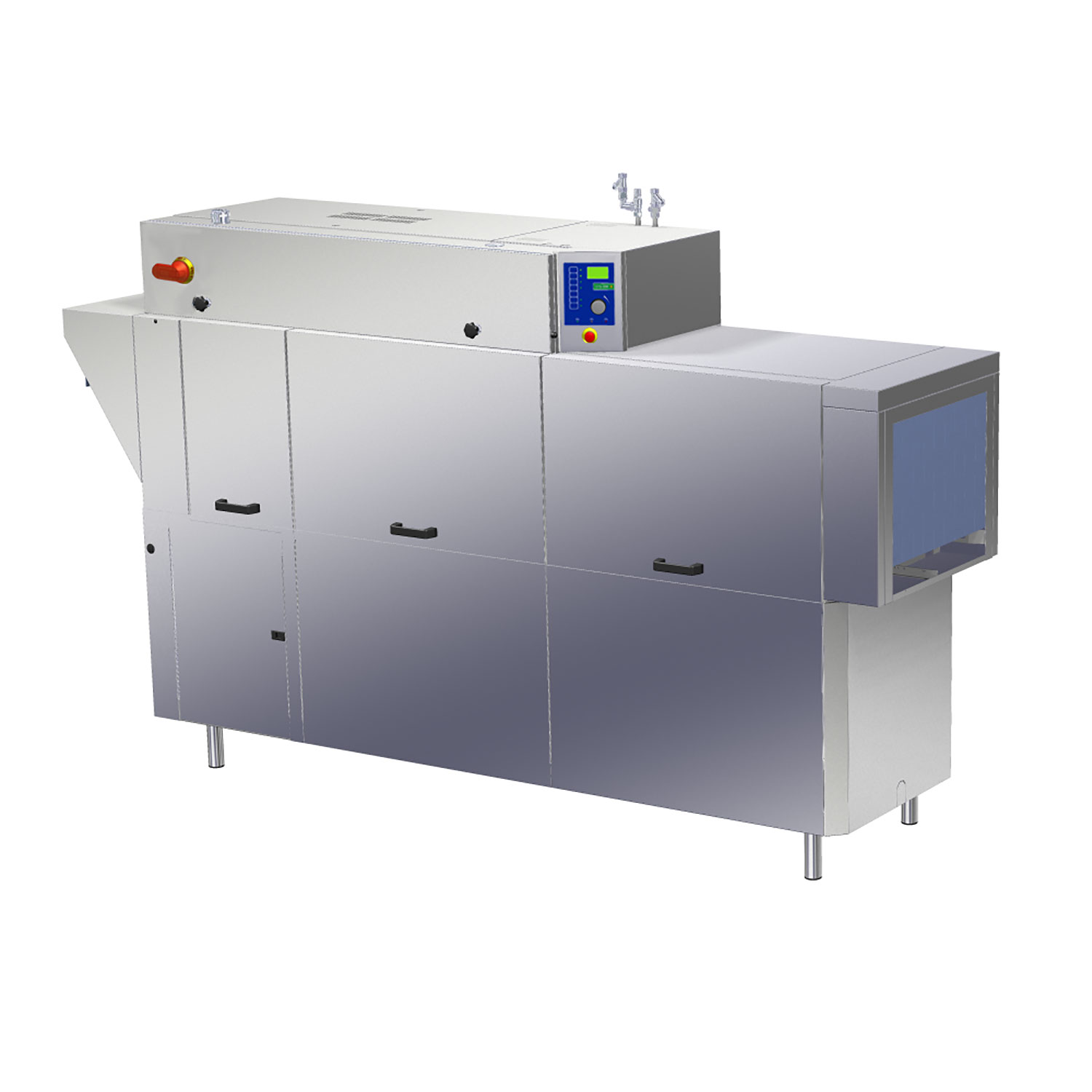

Metos WD 241E -korikuljetinkone on energiatehokas ja luotettava
astianpesukone, jonka huolellisesti mietityt yksityiskohdat tekevät
siitä ergonomisen ja miellyttävän käyttää. Monipuolisten lisävarusteiden
avulla tästä suuren kapasiteetin omaavasta tunnelikoneesta rakentuu
astianpesuosaston yksilöllisiä tarpeita vastaava kokonaisuus. Koneen
kapasiteetti kahden minuutin kontaktiajalla (DIN 10510) on 140 koria
tunnissa. Tässä mallissa (O-V) korien syöttösuunta on oikealta
vasemmalle.
Metos WD-E-korikuljetinkone kytketään astianpesukorien syöttö- ja
purkukuljettimiin. Pesuprosessi käynnistyy, kun kori kulkeutuu
astianpesukoneen sisään. Koneen vyöhykkeet toimivat itsenäisesti siten,
että pumput käynnistyvät, kun kone tunnistaa vyöhykkeelle saapuvan
korin. Mikäli korien syöttämisessä tulee tauko, niin toiminnot
pysähtyvät automaattisesti. Metos WD-E-korikuljetinkoneiden
kaksoisloppuhuuhtelu varmistaa parhaan lopputuloksen, ja pienentää
vedenkulutusta. Loppuhuuhtelun merkitys korostuu esimerkiksi kirkkaita
juomalaseja pestessä. Huuhtelujakso käynnistyy huuhtelutankissa
olevalla, kierrätettävällä vedellä ja tämän jälkeen tuoreella 85°C
vedellä. Loppuhuuhtelusta vapautunutta vettä ei lasketa viemäriin, vaan
se hyödynnetään konetyypistä ja varusteista riippuen esipesussa,
välihuuhtelussa ja kemiallisessa pesussa.
Pesukoneen suunnittelussa on kiinnitetty erityistä huomiota
helppokäyttöisyyteen ja työergonomiaan. Koneessa vakiona olevat lämpö-
äänieristys parantavat astianpesuosaston työskentelyolosuhteita.
Kevyesti liukuvat, koko pesutilan mitalta siirtyvät luukut aukeavat
ilman voimankäyttöä ja helpottavat näin koneen käynnistys- ja
puhdistusrutiineja. Pikakiinnityksen ansiosta luukut voidaan
tarvittaessa irrottaa puhdistuksen ajaksi. Koneen vyöhykkeet on
suunniteltu siten, että ne ovat helposti käyttäjän ulottuvilla ja
puhdistus onnistuu ilman kurkottelua. Sisäosan rakenteet on muotoiltu
siten, että niihin ei jää likaa kerääviä alueita. Kookkaat sakkasihdit
pidentävät niiden tyhjennysvälejä. Ergonomisesti muotoillut sihdit on
helppo irrottaa ja ne ohjautuvat helposti paikoilleen. Koneen kaikki
altaat voidaan tyhjentää ergonomisesti ja turvallisesti yhdestä vivusta.
Päivän päätteeksi irrotetaan ylivuotoputki, siivilät ja verhot.
Pesuverhot voidaan puhdistaa astianpesukoneessa ja muut osat
suihkutetaan puhtaiksi. Osat on muotoiltu siten, että ne helppo irrottaa
ja laittaa takaisin paikoilleen ilman erehtymisen mahdollisuutta. Altaan
tyhjennysvipu sulkeutuu automaattisesti, kun koneen luukut suljetaan.
Näin estetään tilanne, jolloin altaita täytetään altaiden
pohjaventtiileiden ollessa auki.
Selkeä ja helppolukuinen näyttö ohjaa käyttäjää pesun aikana ja koneen
puhdistamisessa. Elektronisen ohjauksen HACCP-toiminto tarkkailee
pesuprosessia parhaan pesutuloksen saavuttamiseksi. Ohjausjärjestelmä
informoi käyttäjää poikkeamista, kuten raollaan olevista luukuista tai
liian alhaisista lämpötiloista. Poikkeamien nopea tunnistaminen ja
korjaaminen auttaa varmistamaan laadukkaan pesutuloksen ja minimoimaan
käyttökatkokset. Vikadiagnostiikka tallentaa koneen toimintatiedot
muistiin ja tulostaa raportin virhetapahtumista. Paneeli nopeuttaa myös
huollon vianmääritystä koska sen avulla voidaan lukea koneen muistiin
tallennettuja tietoja tekstimuodossa ja testata useimmat pesukoneen
toiminnot konetta purkamatta. Tiedot voidaan tulostaa esimerkiksi
pdf-tiedostoksi. Internet yhteyttä ei tarvita. Koneen tekniikka on
sijoitettu niin, että huoltotoimenpiteet on helppo suorittaa
etupuolelta. Metos WD-E-korikuljetinkoneiden liitäntöjen ja rajapintojen
suunnittelussa on otettu huomioon astianpesuosaston työvaiheiden
automatisointi sekä yhteensopivuus esipesua ja kuivaustulosta
tehostavien lisävarusteiden kanssa. Näin voidaan varmistaa se, että
astianpesuosastosta rakentuu yhtenäinen kokonaisuus, joka on helppo
käyttää, puhdistaa ja huoltaa. Kaikki korikuljetinkoneet voidaan
toimittaa myös höyrylämmitteisinä.
Koneessa on kehittynyt lämmöntalteenotto, joka perustuu ECO-FLOW
kondenssipatteriin. Tämä yhdessä vedenkäytön optimoinnin kanssa vähentää
lämmitykseen kuluvaa energiaa ja auttaa myös pienentämään
astianpesuosastolle tulevaa lämpö- ja kosteuskuormaa. Loppuhuuhtelussa
muodostuva kostea kuuma höyry johdetaan lämmöntalteenottoyksikköön.
Pesukoneeseen tuleva kylmä vesi virtaa lämmöntalteenottoyksikön läpi ja
vesi lämpenee noin 52°C asteiseksi. Samalla kylmä tulovesi jäähdyttää
poistoilmaa ja höyry kondensoituu vedeksi. Poistoilman lämpötila pesun
aikana on noin 25°C. Mikäli pesukoneen käyttö ei ole jatkuvaa,
termostaattiohjattu jäähdytys huolehtii siitä, että poistoilman
lämpötila ei nouse säädettyä korkeammaksi. Kondenssipatteriin menevä
ilma imetään pesukoneen puhtaasta päästä, jolloin kondenssipatteri
säilyy puhtaampana ja myös koneesta ilmanvaihtolaitteisiin menevä ilma
on puhdasta eikä likaa ilmanvaihtokanavia. Koneen täyttö tapahtuu
lämpimällä vedellä. Käyttövesi otetaan kylmävesiliitännästä ja ohjataan
kulkemaan lämmönvaihtimen kautta. Näin kone saadaan nopeasti
käyttökuntoon samalla, kun veden lämmittämiseen kuluva energia saadaan
pidettyä mahdollisimman pienenä.
Metos WEB Tool on etätyökalu HACCP-tietojen keräämiseen ja
astianpesukoneen yhdistämiseen tietokoneeseen. Käyttöliittymänä toimii
tavallinen internet-selain, joten tietokoneelle ei tarvitse tehdä
erillisiä ohjelma-asennuksia. WEB Tool seuraa automaattisesti pesukoneen
lämpötiloja sekä isoissa koneissa veden- ja sähkönkulutusta. Sovellus
tallentaa HACCP vaatimuksen mukaiset lämpötilat, joten käyttäjä välttyy
manuaalisilta kirjauksilta. Ympäristöraportti näyttää kustannukset
asiakkaan itse määrittelemillä hinnoilla. Kaikki tiedot tallentuvat
pesukoneen muistiin, josta ne voidaan tulostaa halutulta ajanjaksolta.
Monitorointi ja loki kertovat kuinka tehokkaasti ja minä ajankohtina
konetta käytetään. Nämä tiedot auttavat toiminnan suunnittelussa ja
kustannusten optimoinnissa. WEB Tool kirjaa kaikki hälytykset ja
asetusarvojen muutokset koneen muistiin. Jokaisesta kirjauksesta
tallentuu myös tapahtuma-aika. Tämä nopeuttaa mahdollisten ongelmien
tunnistamista ja vianhakua. Esimerkiksi lisääntynyt vedenkulutus, joka
aiheuttaa pesuaineen kulutusta on helppo paikantaa ja korjata nopeasti.
WEB Toolin avulla huolto pystyy tekemään asiakaskohtaisia säätöjä
nopeammin ja helpommin.
– korien syöttösuunta on oikealta vasemmalle
– koneen asennuspituus (2555 mm) koostuu: syöttöalue 170 mm, esipesu 900
mm, kemiallinen pesu 900 mm, kaksoisloppuhuuhtelu 585 mm
– edulliset käyttökustannukset
– erittäin tehokas lämmöntalteenotto
– käyttö kylmällä vedellä, allastäytöt lämpimällä vedellä
– pesuaineen säästöjärjestelmä, laimennuksen esto jopa 80%
– pesuvyöhykekohtainen käynnistys ja pysäytys (auto-timer)
– huuhtelun automaattinen käynnistys ja pysäytys
– höyrynlauhdutus
– pikakiinnityksellä varustetut, helposti puhdistettavat pesuvarret,
joissa likaa keräämätön rakenne, ruostumatonta terästä
– hygieeniset, itsetyhjentyvät pesu- ja huuhtelupumput
– helposti irrotettavat pesuverhot, jotka voidaan puhdistaa
astianpesukoneessa
– syvät pesutankit vähentävät vaahtoamista ja parantavat pesutehoa
– pesukoneen luukut ovat helposti irrotettavissa puhdistusta varten
– tehokas eristys pitää koneen äänenpainetason alhaisena ja parantaa
astianpesuosaston energiatehokkuutta
– korkeiden säätöjalkojen ansiosta pesukoneen alla oleva lattia on
helppo pitää puhtaana. Koneen alla ei ole puhdistusta haittaavia
ulokkeita
– kone voidaan sijoittaa lähelle seinää, koska kaikki huoltotoimenpiteet
voidaan suorittaa koneen etupuolelta ja vesiliitännät ovat rungon
yläosassa.
– kaikki altaat tyhjennetään kerralla yhdestä vivusta, johon yltää
kurkottelematta
– altaiden tyhjennysvipu sulkeutuu automaattisesti, kun luukut suljetaan
– kone toimitetaan ilman pesu- ja huuhteluaineannostelijaa
LISÄVARUSTEET (tilattava erikseen):
– PRM-esipesukone
– kuivaustunneli
– kuljettimet
TEHDASOPTIOT (tilattava laitteen yhteydessä):
– höyryliitäntä
– syöttökuljettimen toimintaa ohjaava kontaktiajan säätö
TEKNISET TIEDOT
– lauhdutinpatteri, LTO-pinta-ala (m2) 25
– lauhdutinpuhallin, kapasiteetti (m3/h) 200
– ilmastointisuositus (m3/h) 1200
– allastilavuus esipesu (litraa) 77
– allastilavuus kemiallinen pesu, (litraa) 100
– allastilavuus loppuhuuhtelu (litraa) 6
– allastilavuus yhteensä (litraa) 183
– pumppu, esipesu (kW) 1,5
– pumppu, kemiallinen pesu (kW) 1,5
– pumppu, loppuhuuhtelu (kW) 0,11
– kuljetinmoottori (kW) 0,12
– lauhdutinpuhallin (kW) 0,12
– allaslämmitys, pesutankki (kW) 12
– boileri, loppuhuuhtelu (kW) 2 x 12
– liitäntäteho, yhteensä (kW) 40,1
– sulakekoko 400V 3N~ (A) 63
– max. liitäntäkaapelin halkaisija 400V 3N~ (L1-L3,N,PE) Cu (mm²) 35
– koneen paino käyttövalmiina (kg) 655
– suojausluokka (IP) 55
KAPASITEETTI JA KULUTUSTIEDOT
– korikoko 500 x 500 mm
– kapasiteetti, DIN 10510 mukaisesti (koria/h) 140
– pesupituus, DIN 10510 mukaisesti (m) 2,33
– loppuhuuhtelun vedenkulutus (litraa/kori) 1,8
– äänenpainetaso 1 m etäisyydellä koneesta (dBA) 68
– Max. pintalämpötila 20°C huoneenlämpötilassa (°C) 35
– Lämpökuorma (yhteensä, havaittava, latentti) (kW) 9,0 / 5,3 / 3,7
